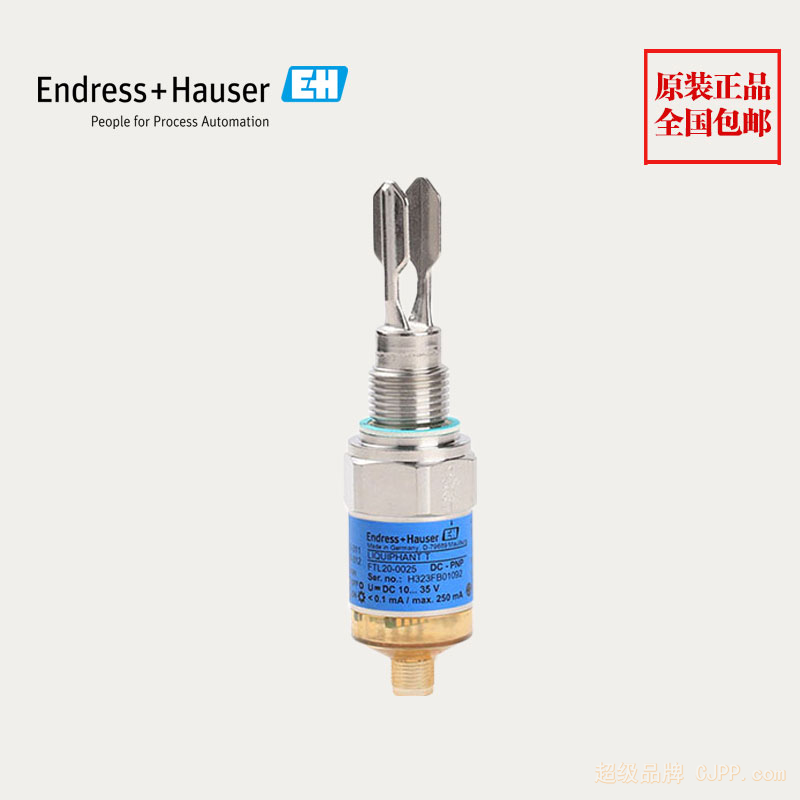

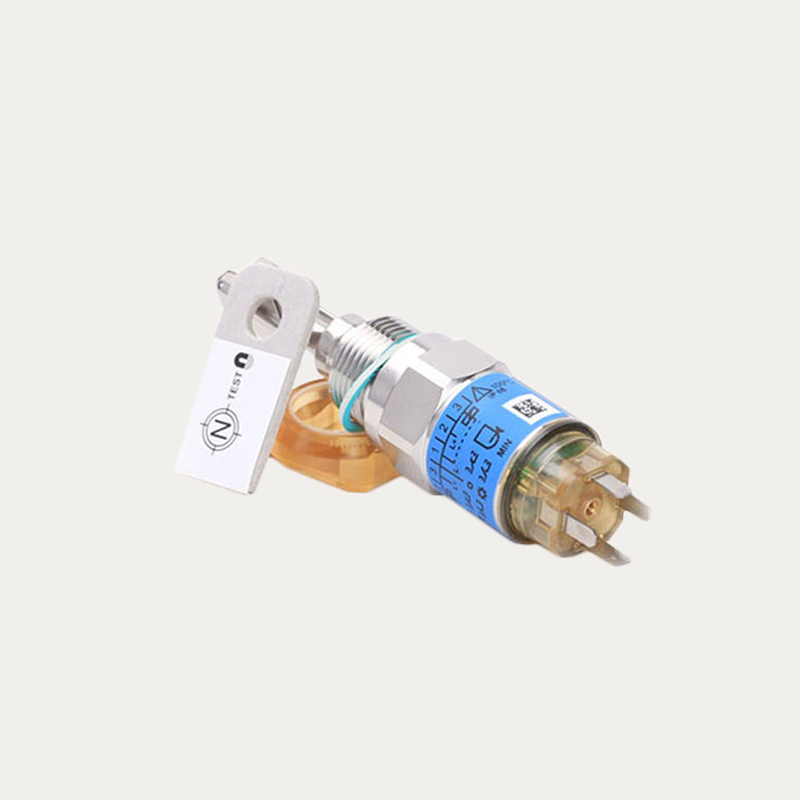

E+H音叉开关——FTL20系列
FTL20适用于各种液体的限位开关，可用于储罐，容器、管道中。它可用于清洗过滤系统和冷冻剂或润滑剂的罐中起溢出保护或泵的保护作用。FTL20不受介质电导率、堆积、扰动、流动、气泡的影响，是浮球开关、电导式电容式、光学传感器的理想替代品。FTL20不适用于危险场合和介质温度高于150℃的场合。FTL20还可用于卫生场合。

一、FTL20音叉开关的应用
FTL20是一种液体限位开关，适用于储罐、带搅拌器罐及管道。它可以作为浮控开关的替代品，应用于堆积、扰动、液体流动及气泡的场合。

二、FTL20音叉开关的性能和优点
1、操作安全性、可靠性高，且适用范围广
2、外部的LED显示可进行现场控制
3、紧凑的结构可安装在难于安装的地方
4、坚固的不朽钢外壳（316L）
5、插头连接便于维护
6、介质温度可达150℃

三、音叉物位计 FTL20选型表
FTL20 - A  B  C  D
A表示含义：认证 ；B表示含义：过程连接  ；C表示含义：开关输出 ；D表示含义：应用、电缆入口
A-认证:

0
  非防爆场合, WHG, 泄漏检测
3
  CSA General Purpose, CSA C US
9
  特殊型,用户自定义



B-过程连接:


0
  螺纹 ISO228 G1/2, 316L
1
  螺纹 ISO228 G3/4, 316L, 安装 >焊座附件
6
  螺纹 ISO228 G1, 316L
7
  螺纹 ISO228 G1, 316L, 安装 >焊座附件
2
  螺纹 ANSI NPT1/2, 316L
3
  螺纹 ANSI NPT3/4, 316L
4
  螺纹 DIN2999 R1/2, 316L
5
  螺纹 DIN2999 R3/4, 316L
9
  特殊型,用户自定义






C-开关输出:



1
  2-接线 19-253VAC
2
  3-接线 PNP 10-35VDC
3
  ASI Bus
9
  特殊型,用户自定义

D-应用、电缆入口


0
  100℃; 插接头 ISO4400 Pg11, IP65/67
4
  100℃; 插接头 ISO4400 NPT1/2, IP65
5
  100℃; 插接头 M12, IP67
6
  100℃; 插接头 QUICKON, IP65
B
  150℃; 插接头 ISO4400 Pg11, IP65/67
C
  150℃; 插接头 ISO4400 NPT1/2, IP65
D
  150℃; 插接头 M12, IP67
E
  150℃; 插接头 QUICKON, IP65
9
  特殊型,用户自定义

四、FTL20音叉开关的功能与系统设计

1、测量原理
a.压电晶体驱动下，FTL20的叉体以共振频率振动。
b.叉体被液体覆盖时，振动频率发生改变。FTL20的电子插件监控共振频率，判断叉体处于自由振动 状态，还是己被液体覆盖。

2、测量系统
a.Liquiphant T FTL20 限位开关
b.可编程逻辑控制器(PLC)、微型接触器、电磁阀或AS接口总线

五、FTL20音叉开关性能参数


测量原理
液体音叉
特点/应用
紧凑型仪表，不受介质特性的影响，工厂自动化

电源/通信
19 ... 253V AC，10 ... 35V DC-PNP，ASI总线

环境温度
-40...70℃；-25...70℃(ASi)

过程温度
-40...150℃

过程压力（绝压）/最大过压限定值
真空可达40 bar

介质的最小密度
0,7g/cm3，(0,4g/cm3 可选)

主要接液部件
316L

过程连接
"G1/2A, G3/4A, G1A, NPT1/2", NPT3/4", R1/2", R3/4"

卫生型过程连接
焊接接头的齐平安装

传感器长度
64mm

通信
AC, DC-PNP, ASi

证书/认证
CSA，WHG，GL Marine，轨道认证

替代产品
Product phase out planned,
Successor FTL31


六、FTL20音叉开关安装指南

1、安装方向
Liquiphant T FTL20可以安装在容器或管道的任意位置上。泡沬对传感器功能无影响。

2、连接电缆
AC/DC-PNP型，可达1000 m
AS接口型：符合IEC 62026-2标准
